大坝监测系统目的|测点布设|监测方式
监测目的:
水工建筑物的安全状况,不仅关系到其自身能否正常运用和充分发挥经济效益,更重要的是大坝安全关系到下游人民生命财产的安全和国家建设的发展。我国许多水库大坝下游人口密集,有重要的城市,广阔的农村,交错的铁路公路交通干线,比其它工程对公众事业的安全有更大的影响。有时因各种原因不得不在自然条件恶劣的坝址修建大坝和水电站,更增加了工程的复杂性和水工建筑物安全监测与维护的重大意义。大坝泛指各类大坝坝体、溢洪道、水闸、堤防、隧洞、渠道、地下洞室、水电站建筑物等水工建筑物。

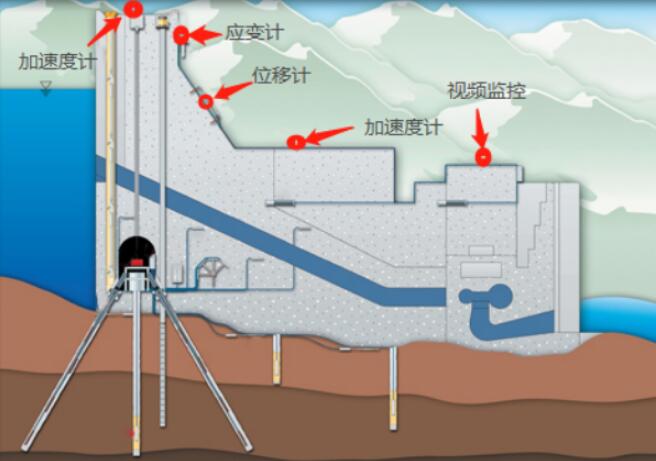

测点布置示意图:

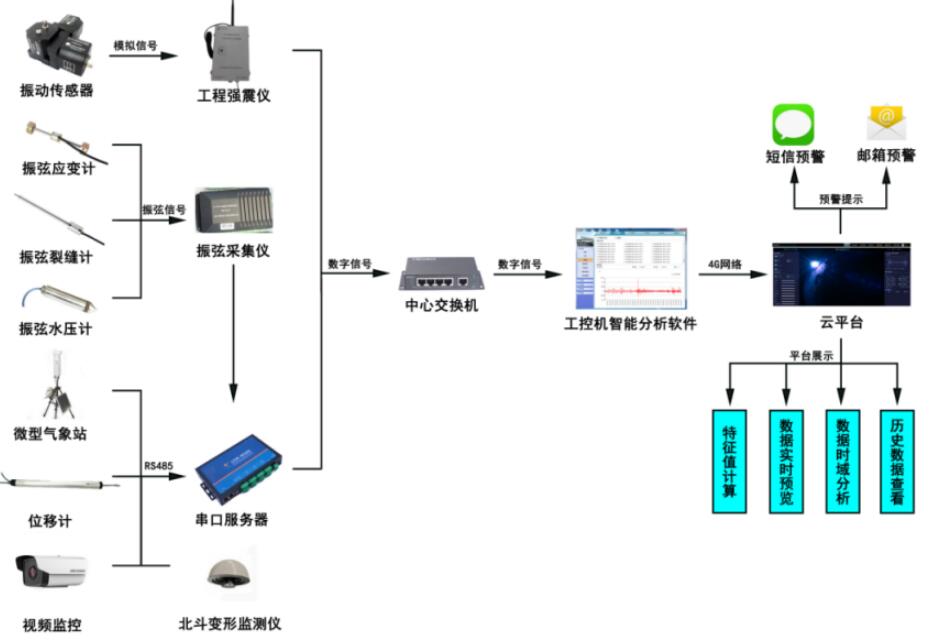

监测系统构成:
大坝监测系统主要有加速度传感器、应变计、动态数据采集仪、振弦采集仪、位移计、视频监控、工控机、分布式监测云平台组成。
强震系统功能特点:
· 多台采集仪的数据远程实时接收、分析、显示、保存;
· 对接收到的数据实时进行峰值、有效值、均值、主频率值的分析和数据库存储;
· 具有强震事件触发功能,对触发后的地震动数据自动保存且按时间命名地震动数据文件;
· 地震事件发生后,自动按照相关地震监测标准生成地震动数据具体分析报表,自动计算各监测点的触发时间、烈度值、峰值加速度值、峰值位移值、等强震、微震事件的基本信息;
· 地震动事件的基本信息查询;工程振动特征值的历史数据查询;
· 仪器工作状态查询;
· 短信、邮件定时报告系统运行状态;
· 具有工程振动特性分析功能;
· 具有工程振动强度与振动疲劳趋势评估等工程健康评估功能。
强震动系统软件特色功能及优势:
1)支持电压输出型传感器及IEPE型传感器
2)极高的交、直流精度和极佳的交流幅频特性
3)每个测点采样时间同步
4)多台设备间采用创新的同步机制
5)外接高稳定性直流电源适配器供电
6)支持USB、有线组网测试方式
7)全电子化、程控化设计
8)适合各类工程测试
